TORM.室内灯 汎用版を使ってみる - 2014.09.22 Mon

タム・タム鉄道部です。

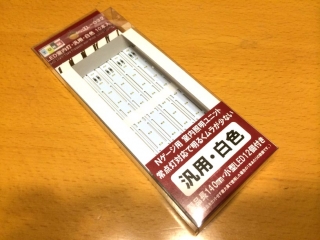

TORM室内灯汎用版が発売になりました。
カトー製車両に取り付けできますので、早速実践!

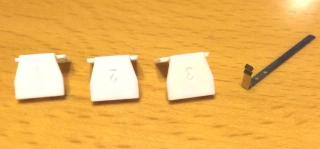

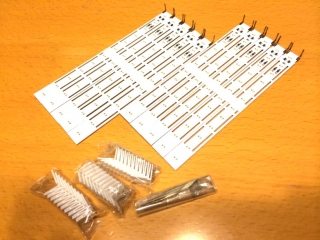

基板とフォルダーが3種、集電パーツが付属します。

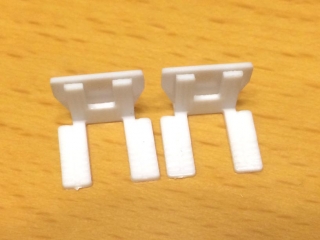

フォルダー2と3はカット用の目安となるメモリの感覚が異なります。

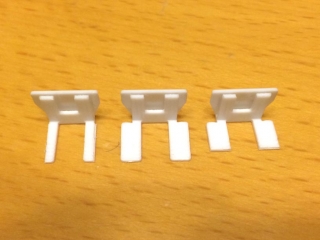

フォルダーは車両に合わせて高さや幅を調整して使用します。

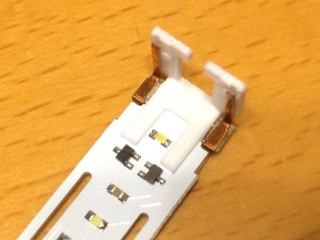

集電用の足がある方へフォルダー1を取り付けます。

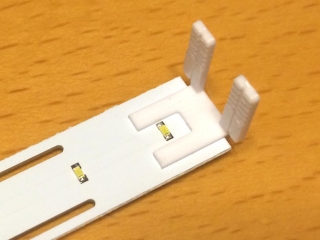

反対側にフォルダー2 or 3を取り付けます。
こんな形で基板の両端にフォルダーを差し込んでブリッジ式で設置する形になります。

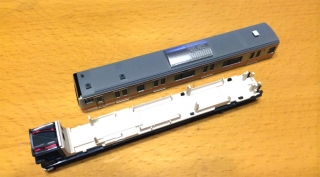

それでは車両に取り付けてみます。今回はE233系

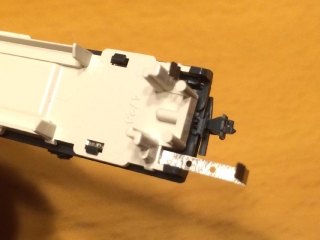

付属の集電パーツを差し込みます。
折り込み部分が2つあるのが特徴です。集電効率アップ

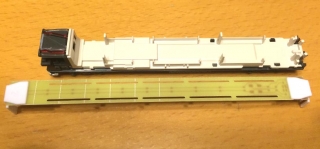

そのままでは長いので取り付ける車両に合わせて基板をカットします。
折りづらい場合はニッパーでカットしてください。
再びフォルダーを差し込みます。
車両に取り付けます。

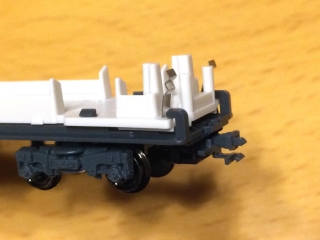

集電パーツとの接点部分です。
ボディをはめる前に一度点灯チェック
ボディを戻します。
プリズムがないので横から見ても室内灯が目立ちません。

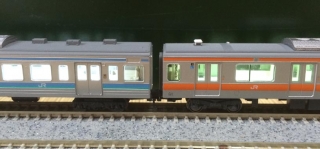

今回生産分からLEDの色を変更しています。より白くなっています。
E233など窓ガラスの色の入っている車両ではあまり変化が感じられないかもしれません。

あと品切れでした幅狭白も再入荷しています。
こちらは集電スプリングがシルバーへ、LEDの色がより白い物へ若干のリニューアルをしてあります。

ここまでご覧頂き有難うございました。
